處理器

Intel 12代/13代-S系列處理器,LGA1700，H610

UEFI BIOS

內存

2*DDR5, 共最大64GB;搭配12代4800MT/s;搭配13代CPU最大支持5600MT/s

B660/H670橋片，共最大128GB

存儲

1*M.2 M-Key 2280(PCIe5.0 x2)

4*SATA3.0

顯示

1DP；1*HDMI；*LVDS/EDP

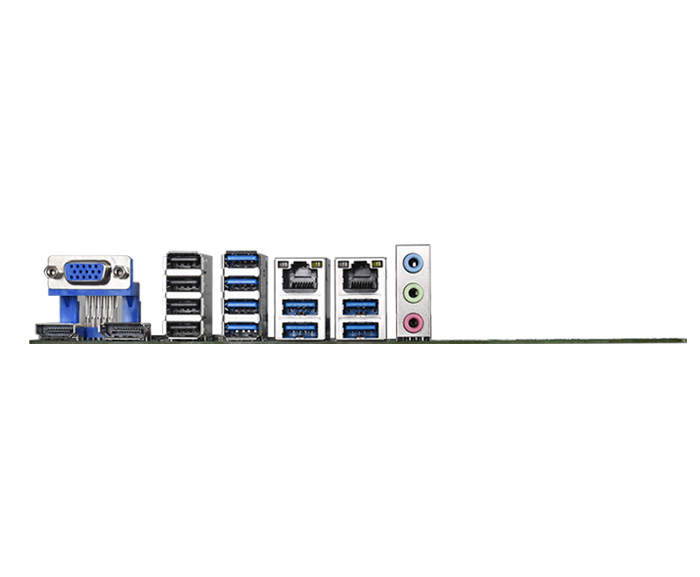

板邊I/O接口

1*HDMI2.0；1*DP；1*VGA

2*LAN、8*USB3.2、4*USB2.0

1*3孔音頻

擴展接口/功能

TPM2.0可選，默認沒有

1 x Type A USB2.0、4 x USB2.0插針、1 x 5VSB撥碼開關

1 x PCIe_x16(PCIe5.0 16X）

1 x PCIe_x4(PCIe5.0 4X)

2 x PCI

共10*COM，其中COM3和COM7可選RS232/RS422/RS485,默認RS232

2*COM（COM1和COM2）第9PIN電壓(5V/12V)插針

1*4Pin智能溫控CPU風扇，1*3Pin系統風扇

1*F_Audio插針、1*SPK插針

1*PS2插針；8位GPIO

電源

ATX 24+8 Pin電源, 300W以上

工作環境

工作溫度: -20℃ ~ +60℃；工作濕度: 5% ~ 90%

存儲溫度: -40℃ ~ +85℃；存儲濕度: 5% ~ 90%

操作系統支持

Windows10，Windows11，Linux等

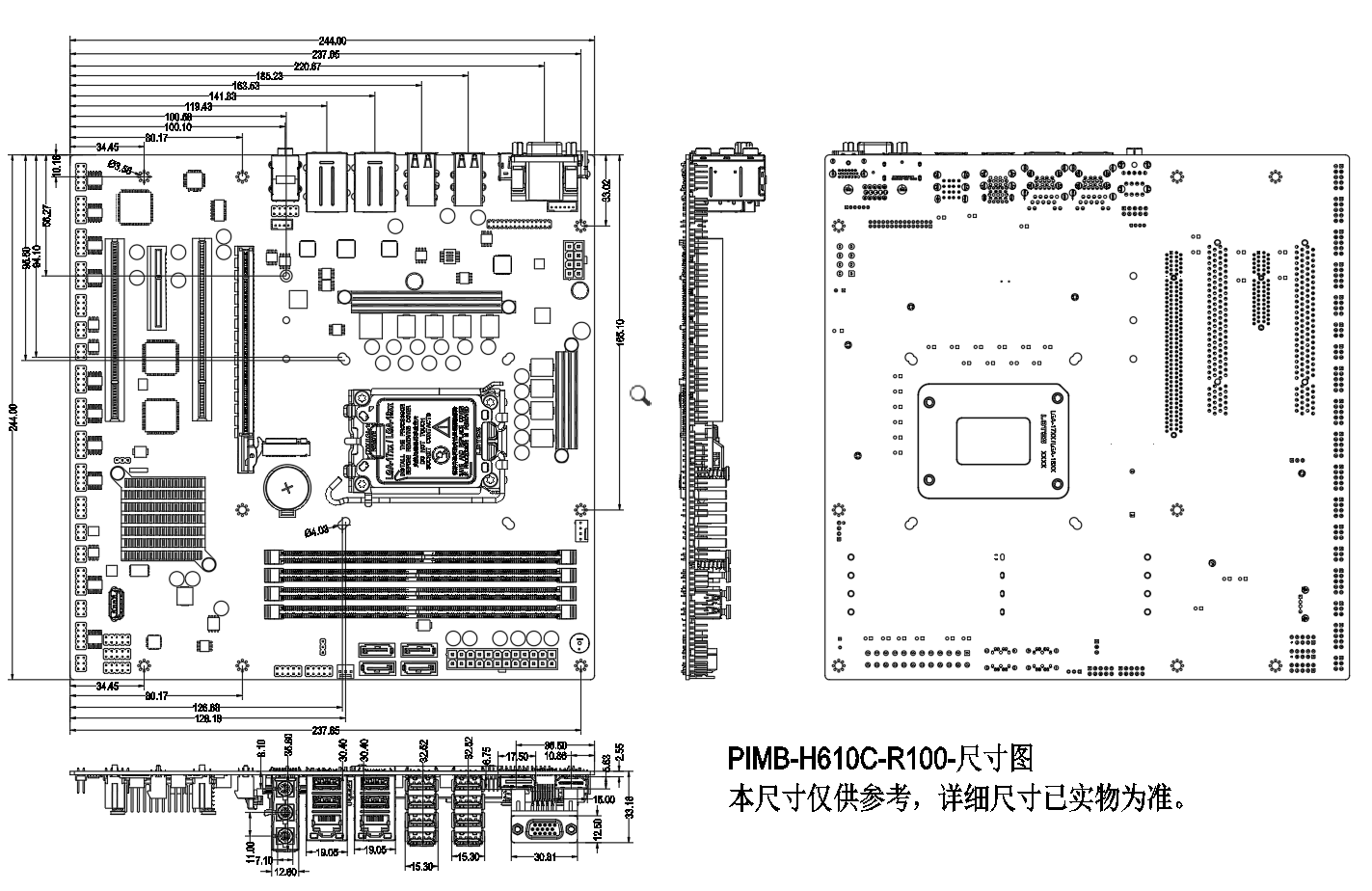

尺寸

244x244 mm

可選項

可選項描述

橋片可選

H610/B660/H670

TPM2.0可選

CPU外置TPM2.0可選

LVDS/EDP可選

LVDS/EDP可選
